自动气体灭火系统的控制方式及工作原理

系统的控制方式及工作原理

七氟丙烷灭火系统有自动控制、手动控制和机械应急操作三种控制方式。一般情况下应使用手动控制；在保护区无人的情况下可以转换为自动控制；当自动控制和手动控制不能执行时，应采用机械应急操作。

系统工作原理如下：

1、正常工作状态

（1）七氟丙烷灭火剂（含增压气体）和启动气体被密封在各自的储瓶中，并通过压力表监测；

（2）全部选择阀（如果有）处于关闭状态；

（3）灭火剂输送管道和启动管路处于常压状态；

（4）如果启动气体出现慢性泄漏，会通过低泄高封阀释放至大气，以避免形成压力聚集。

2、自动控制方式灭火过程

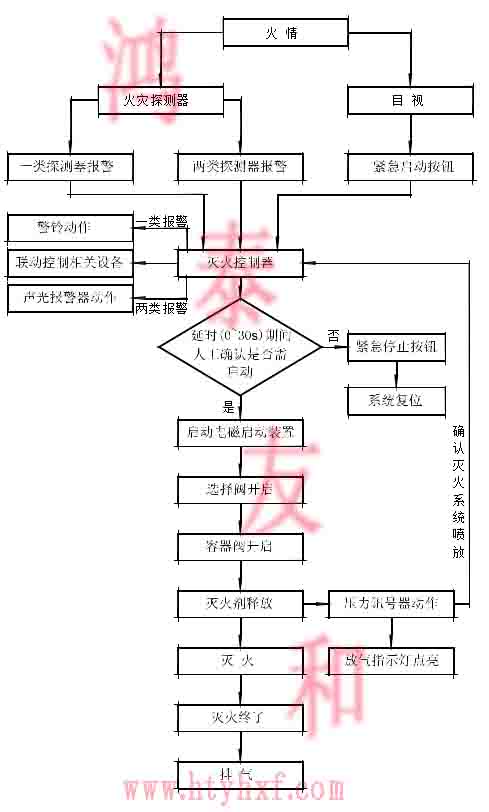

当灭火控制器的手动/自动转换开关置于“自动”位置时，针对该防护区的灭火控制方式处于全自动状态。在此状态下，当灭火控制器接收到同一防护区的两种不同类型火灾探测器同时探测到火险信号时，即向其对应防护区的电磁启动装置发出灭火联动信号，气体灭火系统进入以下灭火控制程序：

（1）立即启动设于对应防护区内外的声光报警器（蜂鸣器及闪灯），向防护区内外的人员发出紧急疏散和气体喷放预警报；

（2）按照预先的设置进入气体喷放前的延时阶段（0～30s可调）；

（3）按照设计的要求，联动关闭该防护区所有影响灭火效果的设备或装置（如关闭泄压口除外的开口，关闭相应的防火阀，关闭相应的空调和通风设备等）；

（4）向FAS系统或综合监控系统发出反馈信号；

（5）延时阶段一结束，立即向灭火系统中对应防护区的电磁启动装置发出灭火指令（DC24V、1.5A）；

（6）电磁启动装置动作，释放启动气体存储容器中的启动气体（氮气），启动气体沿启动管路依次打开相应的选择阀和预先确定数量的灭火剂储瓶容器阀；

（7）预先确定数量的储瓶内的灭火剂被释放，经过集流管、已打开的选择阀、气体输送管道和喷嘴，喷放到防护区内，实施灭火；

（8）与此同时，在气体输送管道内气体灭火剂的压力作用下，压力讯号器动作并将动作信号反馈至灭火控制器。控制器同时发出联动信号启动该防护区入口处设置的气体释放指示灯，提醒人员勿入。

3、手动控制方式灭火过程

当灭火控制器的手动/自动转换开关置于“手动”位置时，针对该防护区的灭火控制方式处于手动状态。在此状态下，灭火控制器只是接收火灾探测器探测到的火险信号，并联动安装于防护区内外的警铃和声光报警器；即使在灭火控制器接收到同一防护区内两种不同类型的火灾探测器的火险信号，也不会向相应的电磁启动装置发出灭火联动信号。在此状态下，需要启动七氟丙烷气体灭火系统时，现场操作人员可以手动按下防护区门口设置的紧急启动按钮启动灭火系统，即可进入上述灭火控制程序，释放灭火剂，实施灭火。这种手动控制方式在系统处于自动控制状态时或防护区内火灾探测器尚未探测到火险信号时同样有效。这是控制子系统满足“手动优先”的功能。

4、机械应急操作控制方式灭火过程

在无论何种原因致使灭火系统无法采用自动或手动控制方式启动时，操作人员可以采用机械应急操作控制方式启动灭火系统。具体步骤如下：

（1）确认发生火灾的防护区的名称；

（2）确认防护区内的人员已撤出，并有效防止人员进入该防护区；

（3）确认影响灭火效果的设备、装置和门窗已经关闭；

（4）尽快到达该防护区对应的灭火系统气瓶间；

（5）按照标牌指引，找到对应该防护区的启动气体储瓶；

（6）拉出该储瓶上电磁启动装置机械应急启动手柄下的保险卡环；

（7）按下手柄即可释放启动气体（氮气），从而启动七氟丙烷气体灭火系统，释放灭火剂，实施灭火。

（8）如果此时遇上电磁启动装置维修或启动气体储瓶充装启动气体或其它原因不能开启相应的选择阀、容器阀时，可立即按下列程序操作（同样可以实现机械应急启动）：第一、拉动相应防护区选择阀的手柄，打开选择阀；第二、按下相应数量的灭火剂储瓶容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。

5、无论灭火控制方式处于“自动”或“手动”状态，并且不管防护区内是否真有火灾发生，只要防护区的警报装置（警铃或者声光报警器）报警，该防护区内的人员应立即撤离该防护区。同时对现场情况进行确认，此时如发现是系统误动作，或确有火灾发生但仅使用手提式灭火器和其它灭火设备即可扑灭火灾，可按下设在防护区域门外的紧急停止按钮，可以使系统暂时停止释放灭火剂。当确认现场火情已经解除的情况下，可持续按下紧急停止按钮直至系统复位。在系统复位前，如需继续启动灭火系统，则只需松开紧急停止按钮即可。

6、无论灭火控制方式处于“自动”或“手动”状态，也无论控制器是否已探测到火险并报警，现场工作人员在发现防护区内有火灾发生，并且通过使用手提式灭火器和其它灭火设备无法扑灭火灾时，均可立即按下防护区门外的紧急启动按钮启动灭火系统，实施灭火。
