4.1.1 储存装置应符合下列规定:

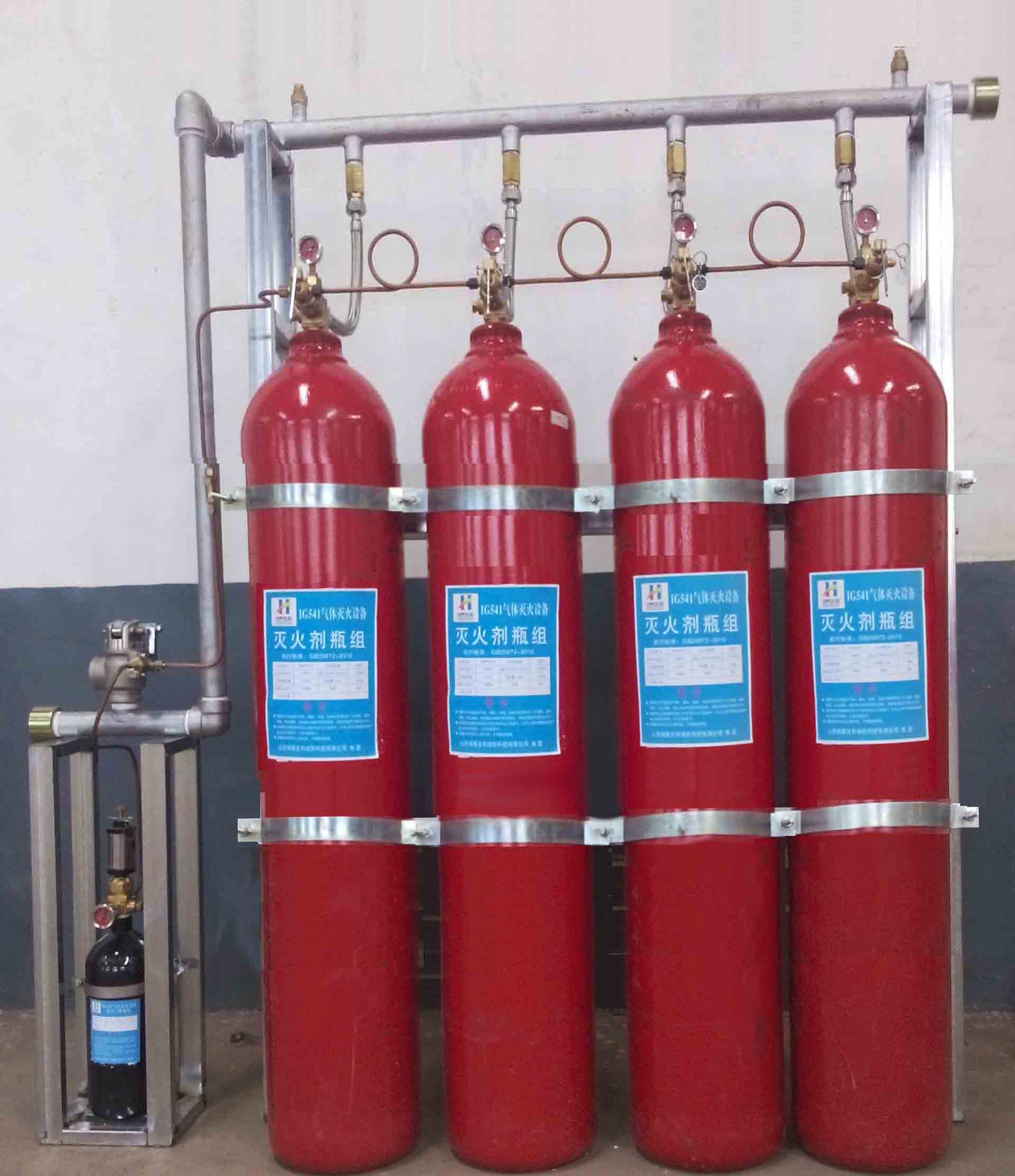

1 管网系统的储存装置应由储存容器、容器阀和集流管等组成;IG541气体灭火系统及预制灭火系统的储存装置，应由储存容器、容器阀等组成;热气溶胶预制灭火系统的储存装置应由发生剂罐、引发器和保护箱(壳)体等组成;

2 容器阀和集流管之间应采用挠性连接。储存容器和集流管应采用支架固定;

3 储存装置上应设耐久的固定铭牌，并应标明每个容器的编号、容积、皮重、灭火剂名称、充装量、充装 日期和充压压力等;

4 管网灭火系统的储存装置宜设在专用储瓶间内。储瓶间宜靠近防护区，并应符合建筑物耐火等级不低于二级的有关规定及有关压力容器存放的规定，且应有直接通向室外或疏散走道的出口。储瓶间和设置预制灭火系统的防护区的环境温度应为-10℃~50℃；

5 储存装置的布置，应便于操作、维修及避免阳光照射。操作面距墙面或两操作面之间的距离不宜小于1.0m ，且不应小于储存容器外径的1.5倍。

4.1.2 储存容器、驱动气体储瓶的设计与使用应符合国家现行《气瓶安全监察规程》及《压力容器安全技术监察规程》的规定。

4.1.3 储存装置的储存容器与其他组件的公称工作压力，不应小于在最高环境温度下所承受的工作压力。

4.1.4 在储存容器或容器阁上，应设安全泄压装置和压力表。组合分配系统的集流管，应设安全泄压装置。安全泄压装置的动作压力，应符合相应气体灭火系统的设计规定。

4.1.5 在通向每个防护区的灭火系统主管道上，应设压力讯号器或流量讯号器；

4.1.6 组合分配系统中的每个防护区应设置控制灭火剂流向的选择阀，其公称直径应与该防护区灭火系统的主管道公称直径相等。选择阀的位置应靠近储存容器且便于操作。选择阀应设有标明其工作防护区的永久性铭牌。

4.1.7 喷头应有型号、规格的永久性标识。设置在有粉尘、油雾等防护区的喷头，应有防护装置。

4.1.8 喷头的布置应满足喷放后气体灭火剂在防护区内均匀分布的要求。当保护对象属可燃液体时，喷头射流方向不应朝向液体表面。

4.1.9 管道及管道附件应符合下列规定:

1 输送气体灭火剂的管道应采用无缝钢管。其质量应符合现行国家标准《输送流体用无缝钢管》G B /T 8163,《高压锅炉用无缝钢管》G B 5310等的规定。无缝钢管内外应进行防腐处理，防腐处理宜采用符合环保要求的方式;

2 输送气体灭火剂的管道安装在腐蚀性较大的环境里，宜采用不锈钢管。其质量应符合现行国家标准《流体输送用不锈钢无缝钢管》G B/T 14976的规定;

3 输送启动气体的管道，宜采用铜管，其质量应符合现行国家标准《拉制铜管》G B 1527的规定;

4 管道的连接，当公称直径小于或等于80mm时，宜采用螺纹连接;大于80mm时，宜采用法兰连接 钢制管道附件应内外防腐处理，防腐处理宜采用符合环保要求的方式。使用在腐蚀性较大的环境里，应采用不锈钢的管道附件。

4.1.10 系统组件与管道的公称工作压力，不应小于在最高环境温度下所承受的工作压力。

4.1. 11 系统组件的特性参数应由国家法定检测机构验证或测定。

其他未介绍部件详见灭火系统组件专用要求！
